Tesná spätná klapka s magnetickým uzáverom (protizápachová klapka) KAK 125

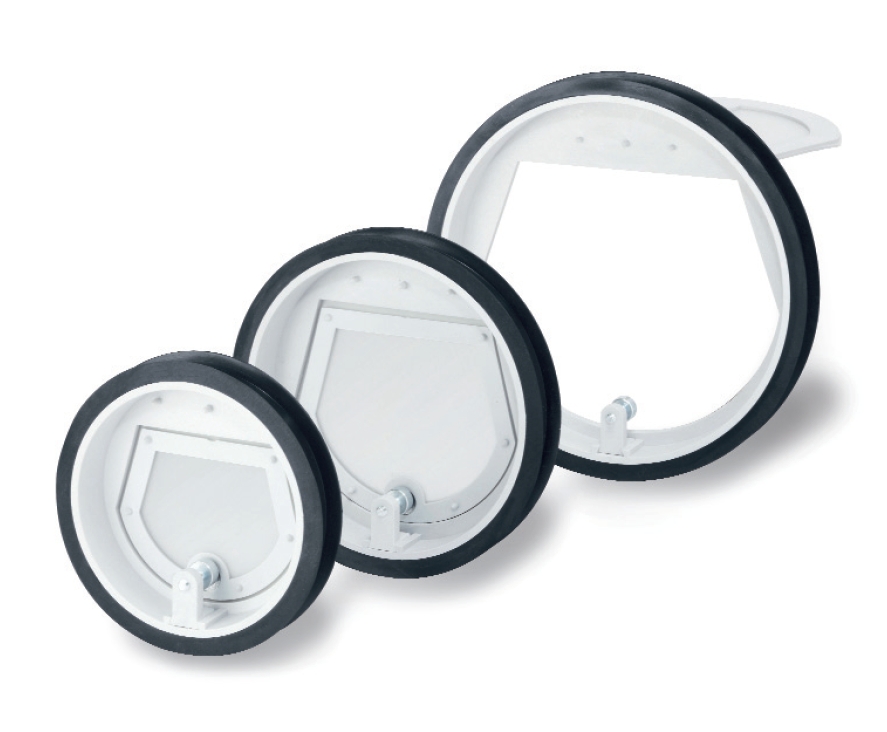

KAK 125 Tesná spätná klapka s magnetickým uzáverom
  • KAK 125 Tesná spätná klapka s magnetickým uzáverom
  • KAK 125 Tesná spätná klapka s magnetickým uzáverom
(obrázky majú len ilustračný charakter)
Kód produktu
04098
Výrobca
Helios Ventilatoren GmbH+Co.
25.64,- € bez DPH
30.77,- €Cena s DPH
Predpokladané doručenie tohto tovaru pri objednaní teraz je za 2 dni 21.9.2021 v utorok
(recyklačný poplatok je zarátaný v cene)
Protizápachová klapka tesne uzatvorí potrubie, ak je ventilátor alebo digestor vypnutý a 100%-ne eleminuje spätné prúdenie vzduchu do bytu:
- nastaviteľná prídržná sila magnetu,
- list klapky so silikónovou membránou dokonale tesní,
- účinne znižuje aj hlučnosť,
- jednoduchá montáž vsunutím do potrubia.

Tesná spätná klapka Helios s magnetickým uzáverom KAK zabraňuje aj šíreniu studeného dymu do ostatných požiarnych úsekov a tiež zabraňuje prieniku pachov do zbytku potrubia resp. do miestnosti. Klapky sa montujú do všetkých prívodných/odvodných otvorov za tanierové ventily alebo elementy na odvod vzduchu (aj v kombinácii s BAE/BAK).

   Podrobný popis

Zariadenia centrálneho vetrania podľa DIN 18017-3 vo viacposchodových budovách sú vybavené jedným spoločným hlavným potrubím a jedným centrálnym ventilátorom umiestneným nad alebo pod strechou. Cez odvodné potrubie sú odvetrávané pripojené miestnosti (napr. kuchyňa, kúpeľňa, WC) na príslušnom poschodí (požiarom úseku). Hlavné potrubie nevyhnutne prechádza viacerými požiarnymi úsekmi a musí byť uložené v ohňovzdornej šachte, t.j. klasifikovanej F 90. Otvory na odvod vzduchu v jednotlivých požiarnych úsekoch sú vybavené požiarnym uzáverom alebo tanierovými ventilmi s požiarnou odolnosťou. Toto riešenie je náročné na investície a priestor. Dá sa nahradiť montážou certifikovanej stropnej požiarnej klapky. Stropná požiarna klapka sa inštaluje resp. zalieva do hlavného potrubia v oblasti stropu. Hlavné potrubie tak môže byť integrované do inštalačnej šachty. Národné stavebné predpisy a všeobecné povolenia stavebného dozoru pre uzatváracie elementy a stropné požiarne klapky stanovujú, aby pri vertikálne zabudovaných uzatváracích zariadeniach v hlavných potrubiach bolo neustále zabezpečené odvádzanie vzduchu cez hlavné potrubie do okolia. Požiadavka sa stáva relevantnou, ak v prípade požiaru vypadne centrálny ventilátor a dym v dôsledku pretlaku vznikajúcom v mieste požiaru prenikne do hlavného potrubia a prostredníctvom náporového tlaku sa môže cez otvory (tanierové ventily) šíriť aj do oblastí, ktoré nie sú postihnuté požiarom (ostatné požiarne úseky).

   Vyhotovenie

  • Element pripravený na montáž pre zasunutie do potrubia a tvaroviek.
  • U profilového tvaru z EPDM gumy na utesnenie vo vetracom potrubí.
  • Obojstranný plastový rám klapky s kovovou vložkou obopína silikónovú membránu. Vďaka tomu je klapka v prúde vzduchu v pokoji a nekmitá.
  • Vo vnútornom cylindri rámu sa na závitovej osi nachádza trvalý magnet, ktorý pri poklese tlaku klapku vzduchotesne uzavrie.
  • Tlak uzatvárania a otvárania môže byť prispôsobený montážnej situácii.
  • Veľkou výhodou je mimoriadne malá montážna hĺbka a asymetrické tvarovanie rámu klapky, ktoré umožňujú veľký uhol otvárania ventilu.

   Montáž a nastavenie

  • KAK zasunúť zo strany miestnosti do potrubia a zohľadniť smer prúdenia.
  • Pri vertikálnej montáži s  horizontálnym prúdením dbať na vodorovné uloženie osi otáčania.

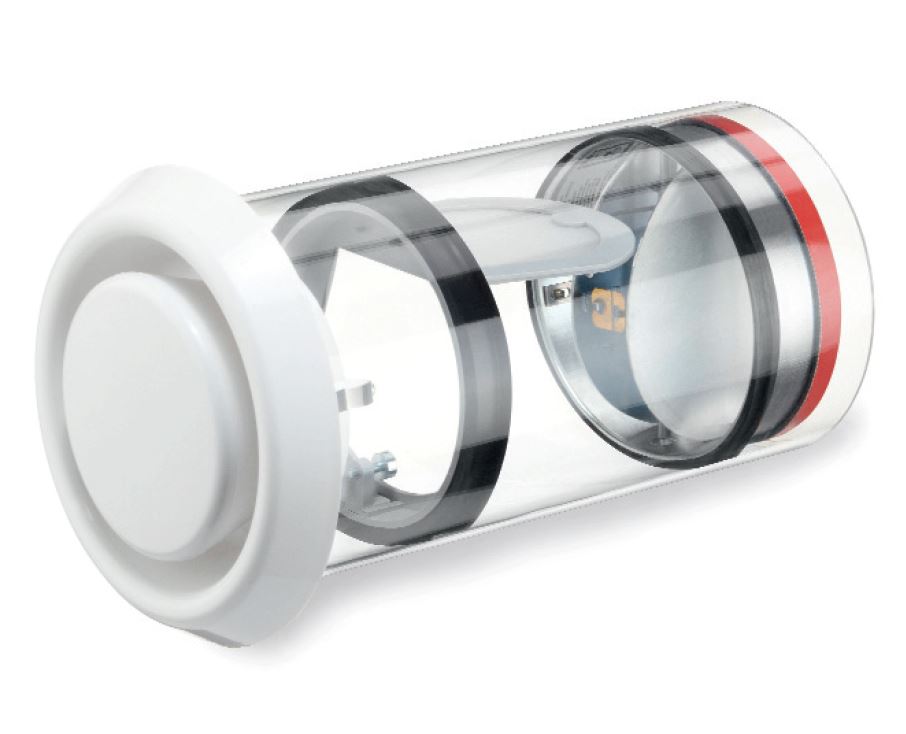

  • Umiestnenie priamo za tanierovým ventilom alebo elementom na odvod/prívod vzduchu.

   Diagram tlakovej straty

(vyhradzujeme si právo meniť tieto popisy a špecifikácie bez predošlého upozornenia)
