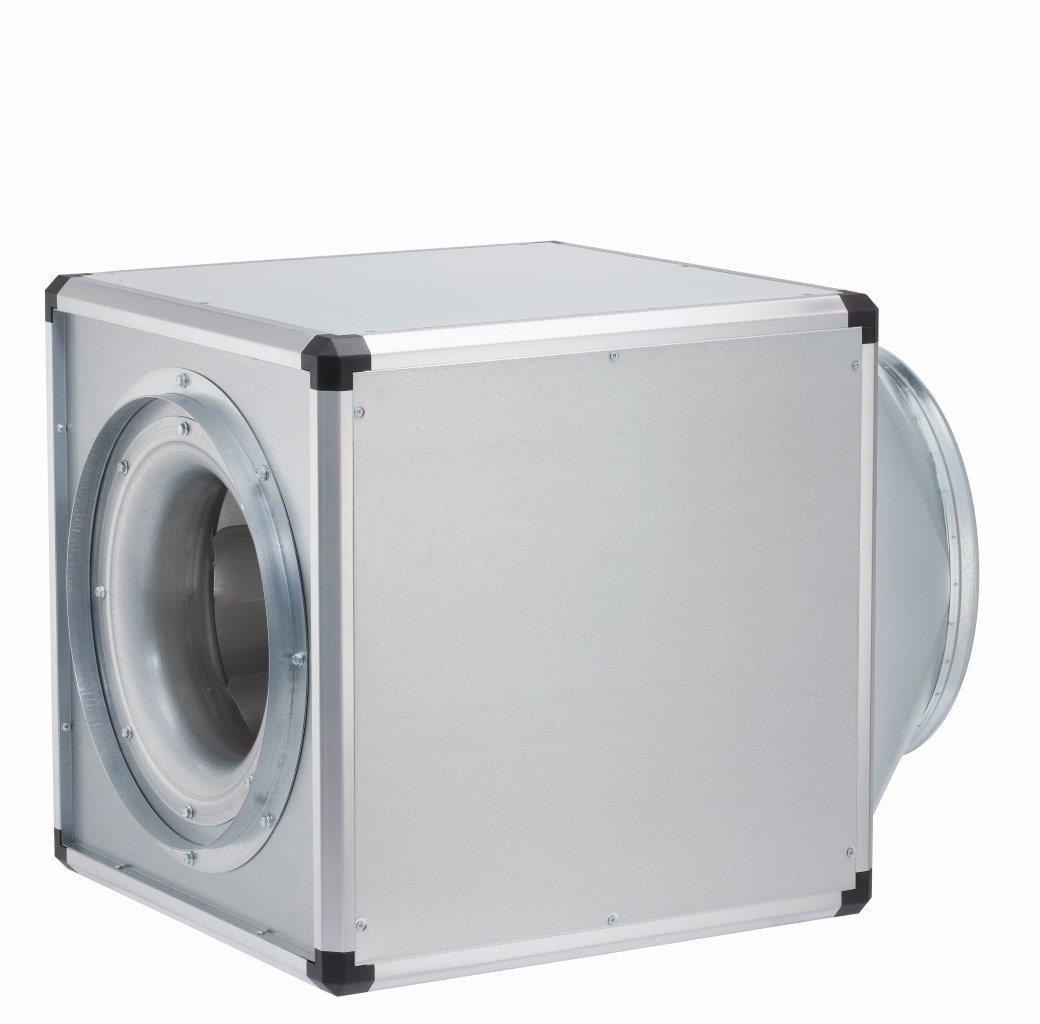

- Má samonosnú rámovú konštrukciu z hliníkových lisovaných profilov.
- Do nej sa vkladajú dvojstenné sendvičové steny hrúbky 20 mm. Sú z pozinkovaného oceľového plechu. Vnútro majú vyplnené hlukovou a tepelnou nehorľavou izoláciou z minerálnej vlny.
- Výfuk vzduchu je možný v piatich možných smeroch - v závislosti od umiestnenia výfukového kusu.
- Na strane nasávania sa nachádza nábehové dýza a na strane výfuku prechod z hranatého na kruh pre optimálne prúdenie vzduchu. Sú ukončené pripojovacími hrdlami pre napojenie na kruhové potrubie pomocou pružných manžiet brániacich prenosu vibrácií a chvenia. Pružné manžety sú súčasťou dodávky ventilátora.
- Radiálne vysokovýkonné obežné koleso s dozadu zahnutými lopatkami z plastu, na oceľovom telese s priamym pohonom. S vysokou energetickou účinnosťou pri nízkych emisiách hluku. Je dynamicky vyvážené spolu s motorom.
- Bezúdržbový regulovateľný motor s vonkajším rotorom s krytím IP 54 má guličkové ložiská a je bez interferencií. Svorkovnica je štandardne na motore ventilátora, krytie IP 54.
- Ochrana motora je zabezpečená termokontaktmi, ktoré sú vyvedené na svorkovnicu. Musia byť zapojené na príslušný motorový spúšťač s tepelnou ochranou motora.
- Regulácia výkonu je možná zmenou napätia pomocou transformátora (príslušenstvo).

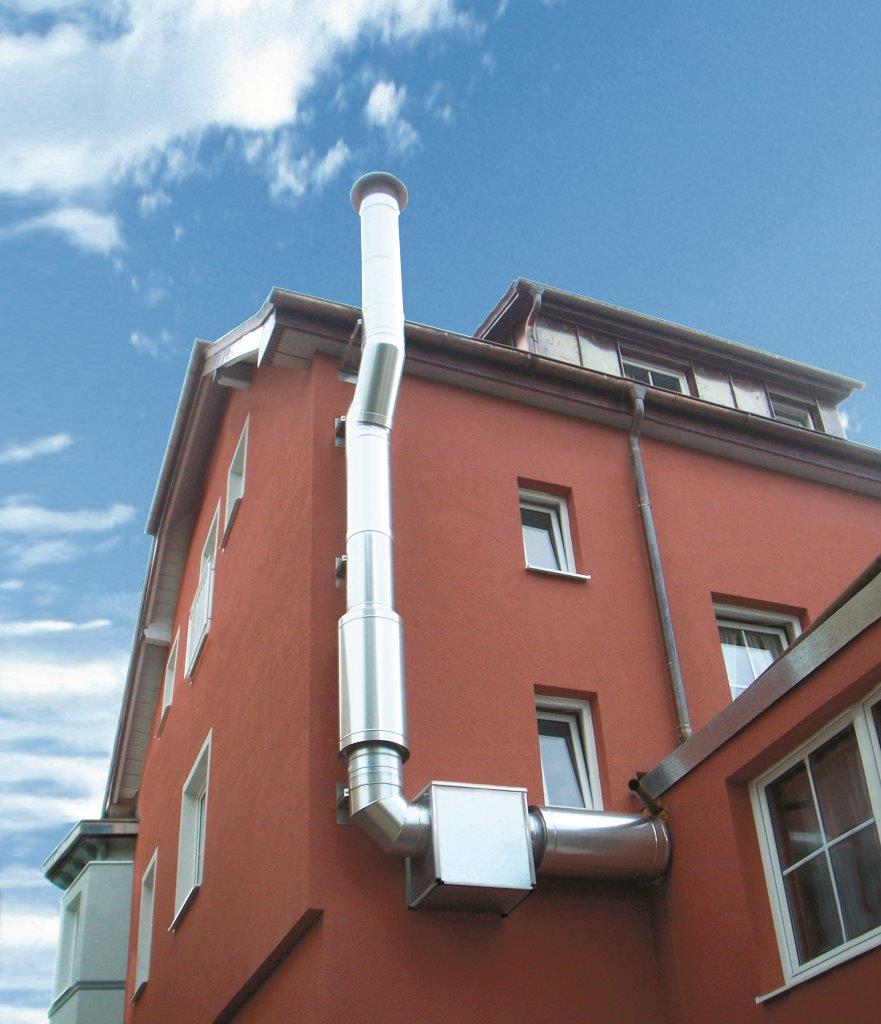

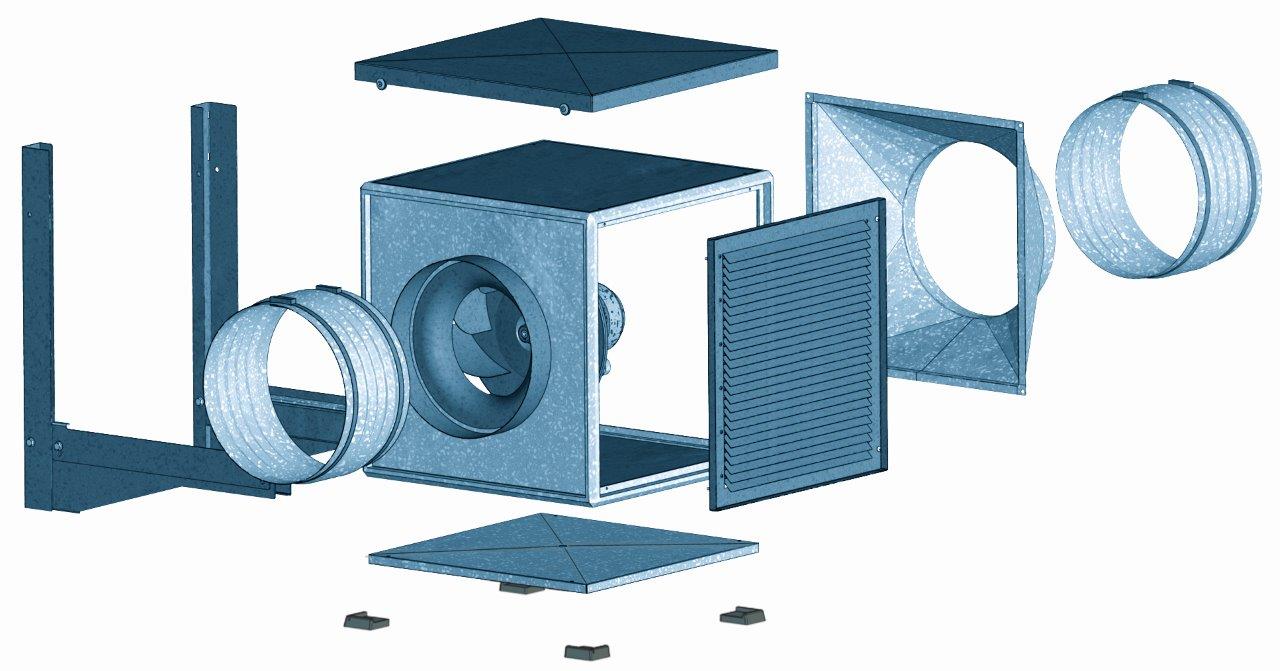

- Montáž je možná v akejkoľvek polohe – flexibilné umiestnenie vďaka piatim možným smerom výfuku vzduchu cez dodávaný prechod. Pre montáž na stenu sa používa stenová konzola. Umiestnenie vo vonkajšom prostredí je možné s použitím ochrannej krycej striešky a protidažďovej žalúzie na prekrytie výfukového otvoru. Pre umiestnenie vo vnútornom prostredí sa používajú tlmiče vibrácií.

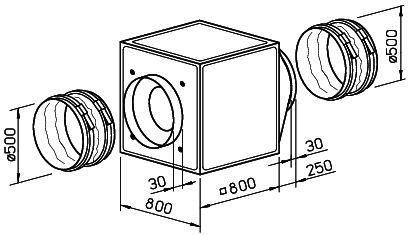

Rozmery ventilátora

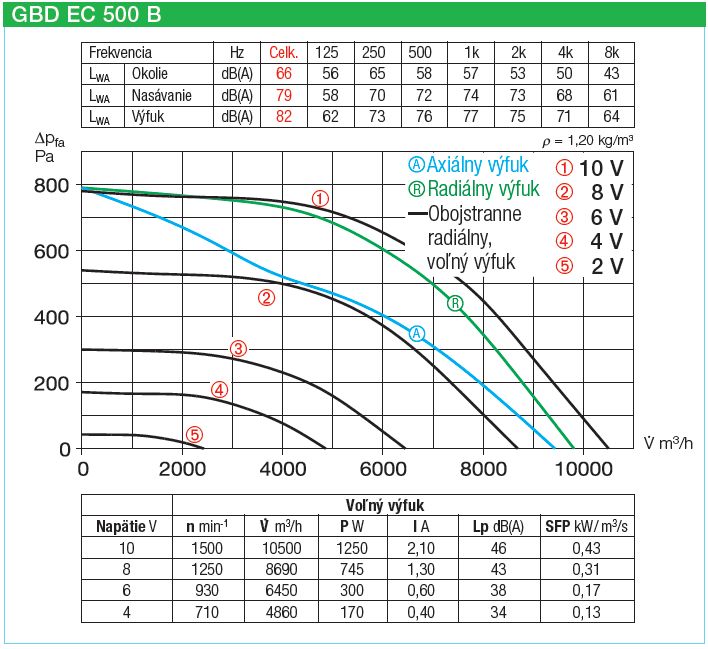

Výkonový diagram ventilátora (vyhradzujeme si právo meniť tieto popisy a špecifikácie bez predošlého upozornenia)
