Protipožiarna klapka BAE K 90-18017 zabraňuje šíreniu ohňa a dymu vo vzduchotechnickom potrubí. Pri zvýšení teploty na 72 °C sa klapka automaticky uzavrie pomocou tavnej poistky a pružinového mechanizmu, čím spoľahlivo oddelí jednotlivé požiarne úseky. Vhodná je pre montáž do spiro potrubí, vetracích šácht alebo stien.
automatické uzavretie pri teplote 72 °C,
zabraňuje šíreniu ohňa a dymu,
vhodná na montáž do spiro potrubí, stien a podhľadov,
nízky tlakový odpor a tichá prevádzka,
bez potreby údržby,
jednoduchá montáž zasunutím do potrubia.
Podrobný popis
Protipožiarna klapka BAE je bezpečnostný prvok určený pre vzduchotechnické systémy v obytných aj komerčných budovách. Používa sa najmä vo vetracích systémoch podľa normy DIN 18017, kde je potrebné zabrániť šíreniu požiaru alebo dymu medzi jednotlivými požiarnymi úsekmi budovy.
Klapka sa montuje priamo do vetracích potrubí alebo šácht a pri bežnej prevádzke umožňuje voľný prietok vzduchu. V prípade požiaru sa pri prekročení teploty 72 °C aktivuje integrovaná tavná poistka, ktorá uvoľní pružinový mechanizmus. Polkruhové klapky sa následne okamžite uzavrú a bezpečnostné zámky ich zablokujú. Tým sa účinne zabráni šíreniu ohňa a dymu cez vetrací systém do ďalších častí budovy.
Klapka je schválená podľa stavebného dozoru s certifikátom DIBt Z-41.3-696 a je vhodná pre použitie v obytných priestoroch, kúpeľniach, WC, kuchynkách alebo technických miestnostiach.
Vyhotovenie

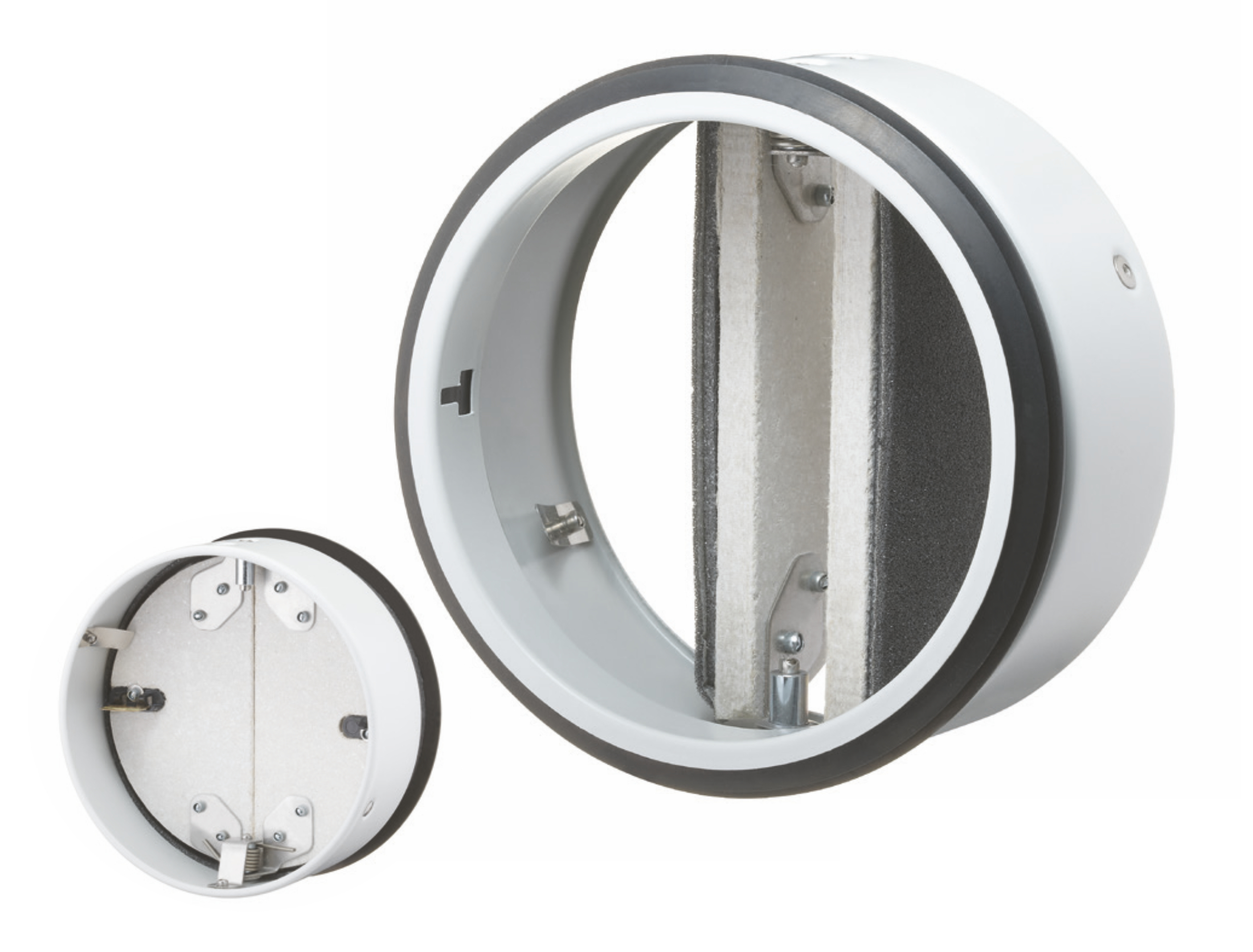

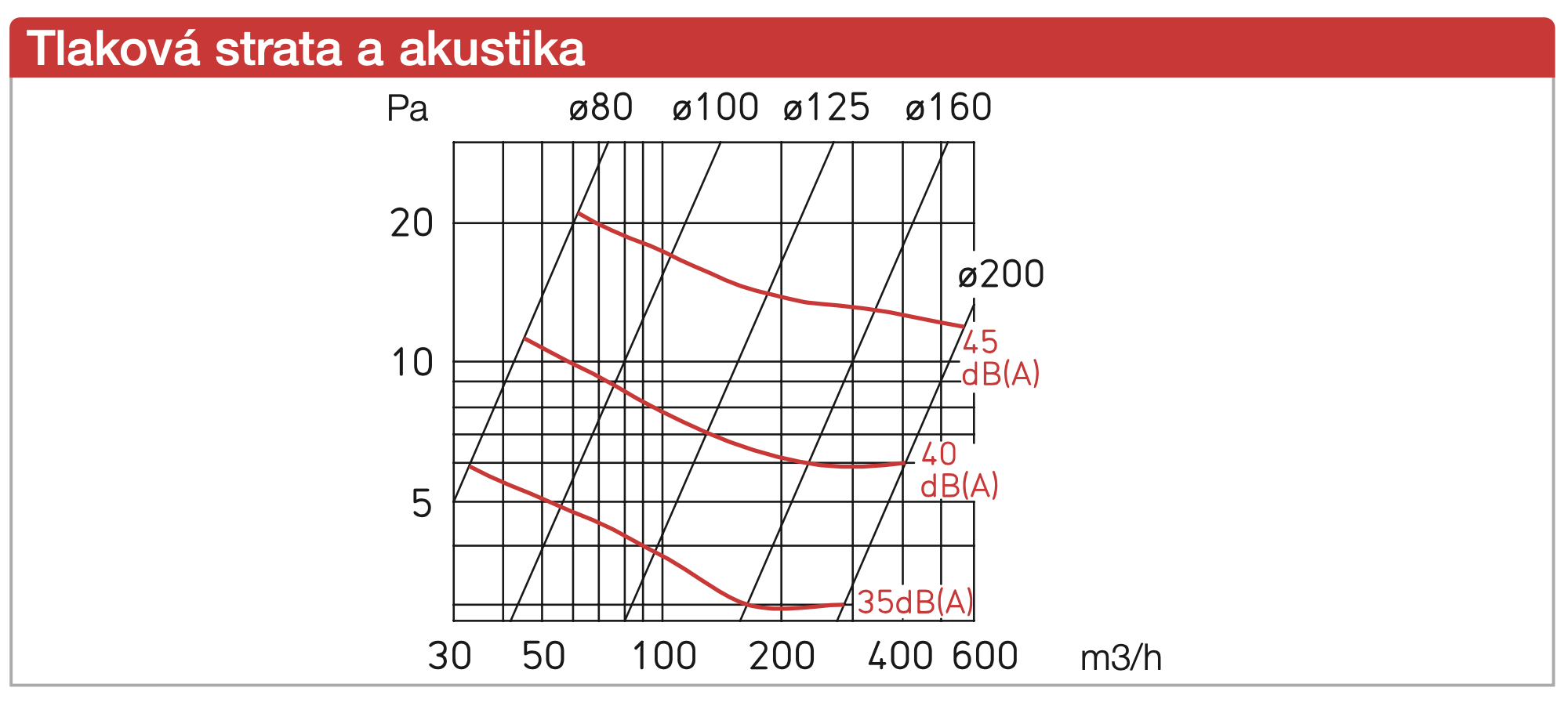

Kruhová vložka s dvojkrídlovou klapkou a integrovanou tavnou poistkou je určená na jednoduché vloženie do potrubia. Konštrukcia zabezpečuje nízky tlakový odpor aj pri vyšších objemových prietokoch vzduchu a zároveň tichú prevádzku.
Klapka umožňuje prúdenie vzduchu v oboch smeroch a môže byť použitá v systémoch prívodu aj odvodu vzduchu. V prípade potreby je možné doplniť ju koncovým spínačom na signalizáciu stavu v systéme riadenia budovy (BMS).
Montáž a nastavenie

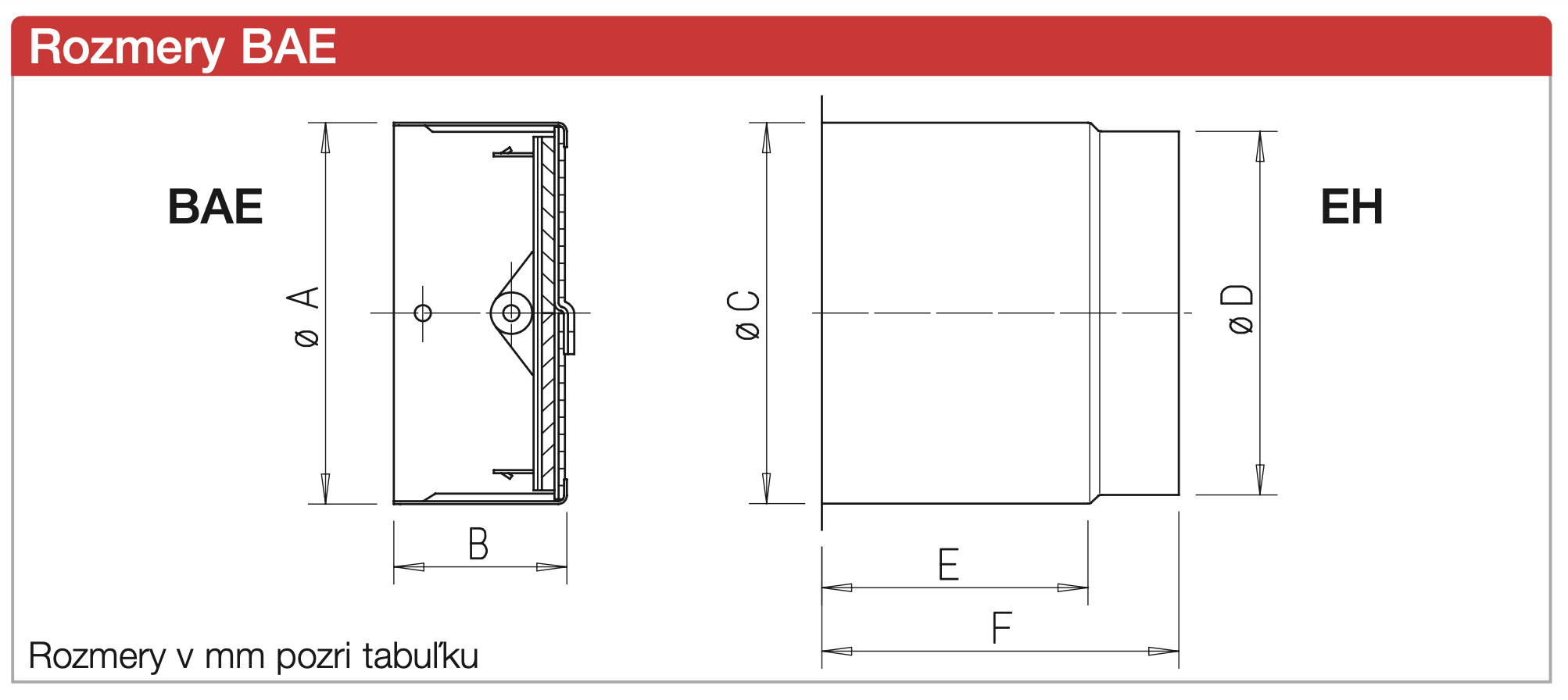

Protipožiarnu klapku BAE je možné montovať priamo do spiro potrubia, do stien pomocou montážneho rámika EH, alebo do podhľadov a stropov. Montáž je možná z oboch strán potrubia a nie je závislá od smeru prúdenia vzduchu.
Klapka sa jednoducho zasunie do potrubia alebo montážneho rámika a upevní spolu s potrubím do stavebnej konštrukcie. Pri montáži je potrebné dodržiavať príslušné normy a montážne pokyny výrobcu.
